门式起重机起升钢丝绳托轮断裂故障分析

作者： admin 编辑： admin 来源：admin 发布日期：2019-12-28 13:23

信息摘要：

0引言钢丝绳托轮作用是钢丝绳在自身重力作用下发生下垂时支撑住钢丝绳来回运动，确保不与臂架结构件表面直接产生刚性摩擦。如果钢丝绳托轮安装出问题，轻则门机无法正常使用

0引言

钢丝绳托轮作用是钢丝绳在自身重力作用下发生下垂时支撑住钢丝绳来回运动，确保不与臂架结构件表面直接产生刚性摩擦。如果钢丝绳托轮安装出问题，轻则门机无法正常使用，重则会造成钢丝绳加剧磨损，最终导致钢丝绳发生断裂，引发生产安全事故。海南八所港务有限责任公司于2008年购置2台MQ2533门座式起重机，在使用过程中发现起升钢丝绳托轮经常损坏，主要表现在托轮被磨穿断裂，维修更换频率比较高，钢丝绳使用寿命也比其他门机要短的多。针对这一问题，组织相关技术人员进行深入研究和分析，发现托轮磨穿及钢丝绳使用寿命短的主要原因是维修人员在安装托轮时安装过高，造成钢丝绳来回运动时托轮受到钢丝绳频繁摩擦和挤压，加速托轮磨损而发生断裂，同时也加剧钢丝绳的磨损，通过技术改造后，托轮磨穿问题得到彻底解决，连续使用6年时间，未再发生托轮被磨穿断裂问题，同时延长钢丝绳使用寿命。

1工作原理

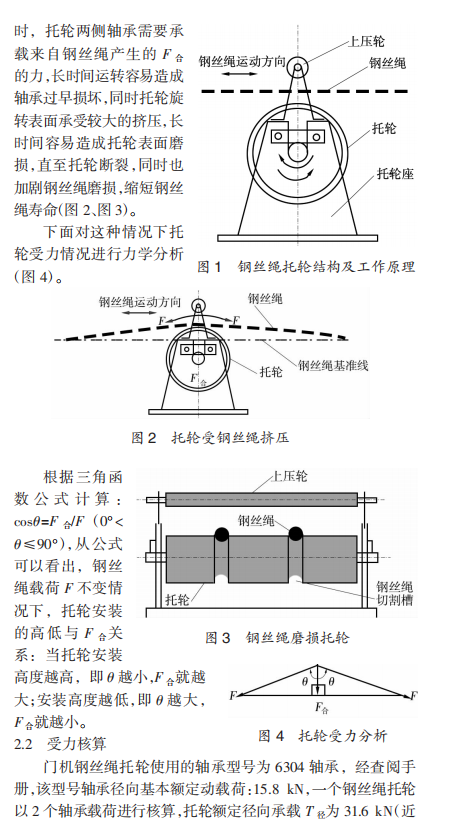

钢丝绳托轮主要安装位置是在象鼻梁上表面和大拉杆两侧，主要作用是当钢丝绳不带载荷时来回运动时，依靠钢丝绳自身重量产生下垂并与托轮表面接触，在摩擦力作用下带动托轮自由旋转，形成钢丝绳与托轮滚动摩擦，有效降低钢丝绳磨损，延长钢丝绳使用寿命，确保钢丝绳不与臂架结构件表面直接产生刚性摩擦而设置。当钢丝绳带载荷情况下，钢丝绳受到拉力作用克服自身重量而被拉直时，钢丝绳离开托轮表面，避免钢丝绳受力后直接作用在托轮及上压轮表面上（图1）。钢丝绳托轮及上压轮本身在回转中心两侧装有轴承，在轴承支撑下具有自由旋转作用；钢丝绳上压轮的主要作用是防止钢丝绳在工作过程中跳出托轮座外。钢丝绳托轮如果安装过高，轻则托轮会受到钢丝绳的挤压，长时间继续使用，将造成钢丝绳将托轮磨穿、造成钢丝绳卡死，设备将无法正常作业；重则钢丝绳加剧磨损。如果检查不及时，作业过程中容易造成钢丝绳断裂，引发生产安全事故。

2受力分析

2.1受力分析

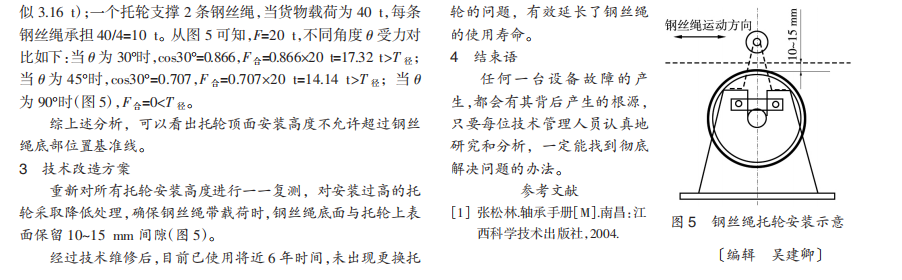

钢丝绳带载荷受力F时，钢丝绳会处于被拉紧、绷直状态，如果托轮顶面安装高度超过钢丝绳底部位置基准线时，托轮会受到来自钢丝绳产生一个向下的压力F合，当钢丝绳来回运动
