钢丝绳的结构是什么样的

作者： admin 编辑： admin 来源：admin 发布日期：2019-09-04 10:44

信息摘要：

钢丝绳是由若干根具有一定断面形状、断面积相同或不相同的钢丝，按照一定规则经捻制而形成的螺旋状的钢丝束。它的各部分名称为：钢丝、股绳和绳芯，见图1-1。钢丝绳的断面有圆

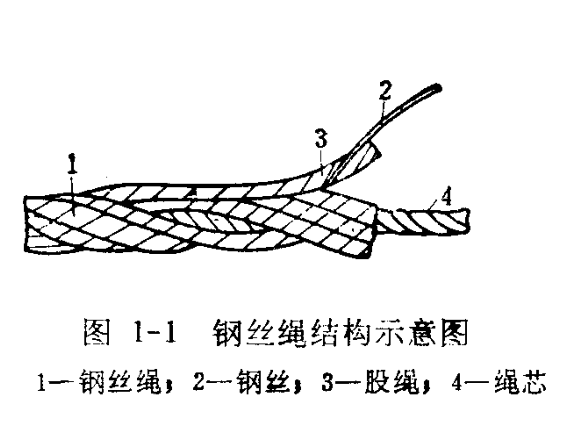

钢丝绳是由若干根具有一定断面形状、断面积相同或不相同的钢丝，按照一定规则经捻制而形成的螺旋状的钢丝束。它的各部分名称为：钢丝、股绳和绳芯，见图1-1。

钢丝绳的断面有圆形和扁形两种，扁形钢丝绳通常由人工编制而成。本文主要介绍圆形钢丝绳，以后所提钢丝绳均系指圆形截面钢丝绳。组成钢丝绳的钢丝有许多种，如光面钢丝和表面镀层钢丝；圆截面钢丝和异型截面钢丝（非圆形截面）；按强度和韧性值，钢丝又分为若干等级，无论哪一种钢丝都应符合国家的有关标准。

股绳是由若干根钢丝捻制而成，股绳的断面形状亦分为圆形和非圆形两种。非圆形股俗称异形股，最常见的异形股断面近似为三角形（称为三角股）。若干根股按一定的规律捻制成钢丝绳。钢丝绳内的股数可以为三根、四根、六根、八根……最多可达三十四根，但最常见的是六根股钢丝绳（六股钢丝绳）。绳中股的层数可为单层也可为多层。股绳中股芯所用材质种类与钢丝绳绳芯所采用的材质种类相同。

绳芯有金属芯和纤维芯两种。金属芯是由钢丝捻制而成；纤维芯分为有机纤维芯和人造纤维芯两种。有机纤维芯包括由麻类或棉、石棉等材料捻制而成的各类制品，人造纤维芯的材质主要有尼龙、聚丙烯、聚乙烯等。各种绳芯的共同作用是维持钢丝绳具有一定的断面形状并保证钢丝绳具有相当的抗挤压能力。

为了防止麻类和棉类绳或股芯腐烂变质，防止钢丝生锈，减少钢丝绳使用过程中绳内钢丝之间的摩擦力，有机纤维芯一般浸有麻芯脂，在生产过程中钢丝表面涂有润滑脂。

按照基本结构的不同，钢丝绳分为三种:单股钢丝绳、钢丝绳及钢缆。

一、单股钢丝绳

单股钢丝绳又称单捻钢丝绳，-~般是在一根中心钢丝的外部包捻上一层或数层螺旋线状钢丝而形成，如图1 -2所示。

单股钢丝绳按其表面状态又可分为普通单股钢丝绳、半密封钢丝绳及密封钢丝绳E种。

如图1-2中的1X7、1X19等为普通单股钢丝绳。半密封钢丝绳的最外层是由圆形钢丝和X形钢丝交替组成,如图1-2中H+d型密封钢丝绳。密封钢丝绳的绳芯是由单股钢丝绳组成，其外层是由一层或数层Z形钢丝捻成，密封钢丝绳的内层可选用梯形钢丝，如图1-2中的Z+d型密封钢丝绳。这种钢丝绳外长光滑，绳的刚性大。

单股钢丝绳与股绳的概念不完全相同。单股钢丝绳的绳芯为金属芯，它既可以单独以绳的形式存在，也可以成为绳中的一根股绳，而股绳的股芯既可以是金属忠也可以是纤维芯，纤维芯的股绳不能独立成为一根绳而单独使用。

二、钢丝绳
钢丝绳又称为双捻钢丝绳，它是由一层或数层股绳围绕着绳芯捻制而成，由一层股绳制成的称为普通钢丝绳，由两层(包含两层)以上的股绳捻制而成的称为多层股钢丝绳，参见图1-3。双捻钢丝绳的用途最广，它占钢丝绳生产总量的70~80%。

三，钢缆
钢缆又称三捻钢丝绳，它是由若干根钢丝围绕绳芯捻制而成，见图1-4.由于这种钢丝绳生产工序多，使用场合较少，故生产量较小，只有在个别情况下，如在相同绳径下，要求钢丝绳柔软一些，破断拉力大一些时才使用。
