钢丝绳的分类

作者: admin 编辑: admin 来源:admin 发布日期:2019-09-05 14:23
信息摘要:
由钢丝绳基本结构中可以看出,股中钢丝的断面形状、根数、排列规律以及相邻层钢丝的接触状态不同,可以形成种类繁多,结构不同的股绳。同样,不同结构的股绳以不同层数、根数
        由钢丝绳基本结构中可以看出,股中钢丝的断面形状、根数、排列规律以及相邻层钢丝的接触状态不同,可以形成种类繁多,结构不同的股绳。同样,不同结构的股绳以不同层数、根数、排列规律捻制又可以组成各种各样的钢丝绳。钢丝绳按照不同的分类方法,可以划分为若干种类。本文主要讲述常见的钢丝绳分类方法。
一、按钢丝绳的直径分类
       1.粗直径钢丝绳指直径大于60mm以上的钢丝绳。
       2.普通直径钢丝绳指直径介于8mm到60mnm之间的钢丝绳。
       3.细直径钢丝绳指直径小于81mm以下的钢丝绳。
二、按基本结构分类
       1.单股钢丝绳;
       2.钢丝绳
       3.钢缆;
三、按制钢丝绳的表面状态分类
       1.光面钢丝绳;
       2.镀层钢丝绳即制绳钢丝经过镀锌、镀铝、镀铜或其它镀层处理;
       3.涂钢丝绳即钢丝、股或绳的表面涂有塑料的钢丝绳。
四、按股的断面形状分类
       1.圆股钢丝绳
       2.异形股钢丝绳股的断而可近似于三角形(称为三角股钢丝绳)、椭圆形(称为椭圆股钢丝绳)和扇形(称为扇形股钢丝绳)。
五、按绳中股数和股的层数分类
       1.三股、四股、六股、八般…·钢丝绳;
       2.单层股和多层股钢丝绳。
六、按绳芯的材质分类
       1.金属芯钢丝绳以双捻钢丝绳为绳芯的称为金属绳芯钢丝绳,以股绳为绳芯的称为金属股芯钢丝绳。
       2.有机纤维芯钢丝绳和合成纤维芯钢丝绳。
七、按照钢丝绳的捻向分类
      捻向分为绳的捻向和股的捻向两种。所谓绳的捻向系指股在绳中的螺旋方向,般的捻向指钢丝在股中的螺旋方向,它们的判断可采用下述方法:
将绳(或股绳)垂直放置:如果股绳(或钢丝)自下而上是从左向右旋转则视为右捻向。反之,如果股绳(或钢丝)自下而上是从右向左旋转则视为左捻向。
规定右捻向采用字母‘Z’表示,左捻向采用字母‘S’表示。这是因为股绳(或钢丝)

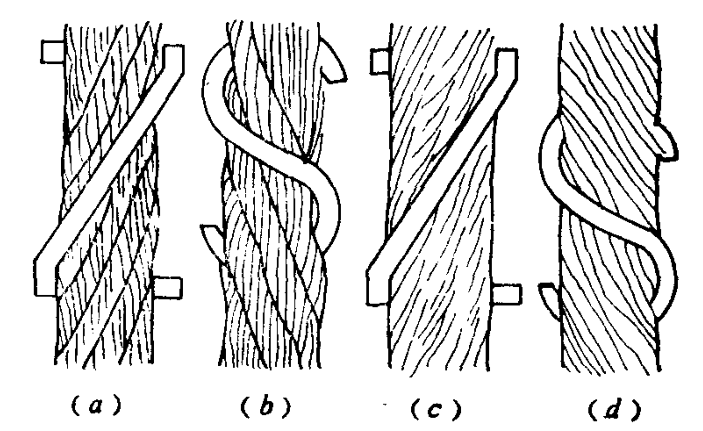

的旋向分别与字母Z及S的书写形式相吻合,见图1-5
钢丝绳的捻向
钢丝绳按捻向分为交互论和同向捻两种;
     1.交互捻钢丝绳:即绳的捻向和绳中股的捻向相反的钢丝绳。根据绳的捻向,交互捻又分为右交互捻和左交互捻两种。如果绳的捻向为右捻向则钢丝绳为右交互捻钢丝绳,反之为左交互捻钢丝绳。
     2.同向捻钢丝绳:即绳的捻向和绳中股的捻向相同的钢丝绳。根据绳的捻向,同向捻亦分为右同向和左同向两种。
除以上所讲的四种以外,在阔外还有混合捻向的钢丝绳,即不同捻向的股绳交替相间地捻在同一根制丝绳内。
八、按股绳中相邻钢丝的接触状态分类
     按股绳中相邻钢丝的接触状态可分为:点接触钢丝绳、线接触钢丝绳和面接触钢丝绳三种。
       1.点接触钢丝绳
       点接触钢丝绳是指股中相邻层钢丝互相交叉,以点状形式接触的钢丝绳,亦即各层钢丝为非平行捻制,见图1-6。
       一般在圆股点接触钢丝绳的股绳中除中心钢丝外,其余钢丝的直径均相等而且股绳内每相邻层的钢丝数目相差六根,即外层钢丝数比相邻的内层钢丝多六根。中心钢丝的直径略大于外层钢丝直径。

       2.线接触钢丝绳

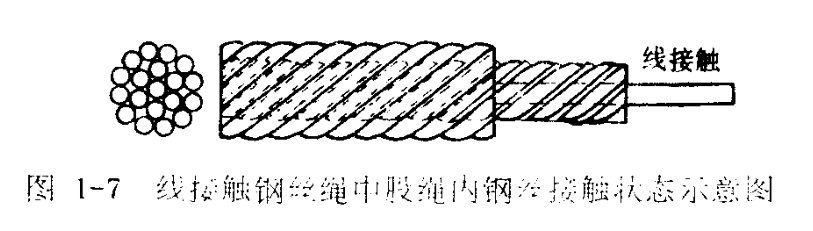

       线接触钢丝绳指股绳中相邻层钢丝以线状接触,即股内各层钢丝为行捻制,见图1-7。
线接触钢丝绳股内钢丝接触示意图
线接触钢丝绳按股内钢丝排列规律的不同,其基本形式又可分为:西鲁式、瓦林吞式和填充式三种。
     (1)西鲁式钢丝绳
西鲁式钢丝绳又称为外粗式钢丝绳,它的股一般由两层钢丝构成,股绳最外层钢丝直径大于内层钢丝直径,见图1-3中的6×19S+NF。
    ( 2)瓦林吞式钢丝绳
瓦林吞式钢丝绳的股绳亦山两层钢丝构成,其外层由粗、细两种不同规格的钢丝交错相间捻制而成,其中粗钢丝嵌入内层相邻钢丝所形成的峰谷内,细钢丝恰在内层钢丝的峰顶上,见图1-3中的6×19W+NF。
     (3)填充式钢丝绳
它的股绳亦由两层钢丝组成。在内、外层钢丝之间所形成的缝隙中,填充有细钢丝,见图1-3中的6×25Fi+FC。
以上三种线接触钢丝绳中的钢丝排列规律将在后面的章节中详细介绍。
除了以上三种基本形式外。在这三种基本形式的基础上,它们相互组合又构成了复合型线接触钢丝绳。常见的有:西鲁-瓦林吞式、西鲁一填充式、点线接触西鲁式、点线接触瓦林吞式、点线接触填充式等。下面分别以西鲁-瓦林吞式及点线接触西鲁式为例,说明复合型线接触钢丝绳的构成。
西鲁一瓦林吞式的股绳可看为在瓦林吞式股绳外面再捻上一层粗钢丝,该层粗钢丝的根数与瓦林吞股绳外层钢丝数相同,它们之间呈线状接触,参见图1-3中的6×315W+FC。点线接触西鲁式钢丝绳的股绳可看为在点接触股绳的外层再捻上….以粗钢丝,共根数恰等于点接触股绝的外层钢丝数,它们之间亦呈线接触,参见图1-3的6[12+12+(6+1)]+fc
      3.面接触钢丝绳

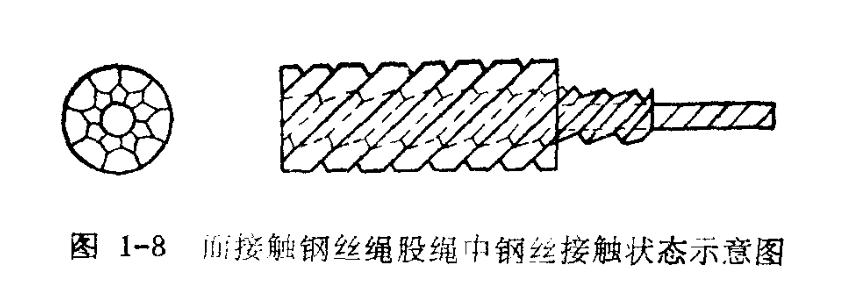

面接触钢丝绳的股绳中同层钢丝之间及相邻层钢丝之间均以螺旋面状相互接触,见图1-8。
面接触钢丝绳股内钢丝接触状态示意图
面接触钢丝绳的股绳一般是在捻制线接触股绳的过程中或捻制后经塑性压缩,使得相邻层钢丝之间相互挤压变形而形成互相平行紧密相贴的螺旋面。显然,面接触股绳中的钢丝排列规律与线接触股绳相同(不包括点线接触钢丝绳),它也分为西鲁式、瓦林吞式、填充式等型式。
九、按钢丝绳的用途分类
1.一般用途钢丝绳;
2.电梯用钢丝绳;3.航空用钢丝绳;
4.钻探井设备用钢丝绳;
5.架空索道及缆车用钢丝绳;
6.起重机用钢丝绳;
7.预应力混凝土用钢丝绳;
8.渔业用钢丝绳;
9.矿井提升用钢丝绳;
10.胶带用钢丝绳;
11.轮胎用钢帘线。
十、其它分类方法
除以上几种分类方法之外,还有以下几种分类方法:
1.按绳的长度分为定尺、非定尺及超长度钢丝绳,所谓超长度钢丝绳系指长度大于3000m的钢丝绳。
2.按加工方法分为捻制钢丝绳和编织钢丝绳两类。
