电梯钢丝绳疲劳断裂原因分析

作者： admin 编辑： admin 来源：admin 发布日期：2022-08-08 14:02

信息摘要：

孙利剑江苏省特种设备安全监督检验研究院连云港分院江苏省连云港市 222000 摘要：电梯钢丝绳是电梯重要的安全装置，它能够让轿厢安全的提升和下落，发挥着无可替代的安全保障作

孙利剑
        江苏省特种设备安全监督检验研究院连云港分院江苏省连云港市 222000
        摘要：电梯钢丝绳是电梯重要的安全装置，它能够让轿厢安全的提升和下落，发挥着无可替代的安全保障作用。由于电梯钢丝绳断丝扭结的原因复杂多样化，造成其问题的因素繁多，我们不仅要加强对电梯的钢丝绳检查、维护和保养，更要按照国家质监总局规定严格进行安装监督检验和定期检验，确保电梯安全高效运行。
        关键词：电梯；钢丝绳；疲劳断裂


        引言：电梯作为涉及人身安全的特种设备，其安全附件特别是钢丝绳由于频繁使用，会出现不同程度的腐蚀、磨损、断丝等现象，严重影响电梯的安全使用。电梯钢丝绳是一种挠性构件，它具有强度高、自重轻、弹性好、工作平稳可靠、承载能力强以及在高速工作条件下运行无噪声等优点。然而，电梯钢丝绳作为一种工程承载构件，所处的工作环境十分恶劣，在使用一段时间后，必然会发生断丝、磨损、锈蚀甚至骤断等现象，使其内部结构性能发生变化，其损伤程度和承载能力关系到电梯的性能稳定和乘客的人身安全。由于它的很多缺陷存在于内部，无法仅凭外观就能作出准确判定。因此，能否准确地检测出钢丝绳的缺陷，并作出判定分析，已成为电梯钢丝绳检测的关键。
        一、发现问题

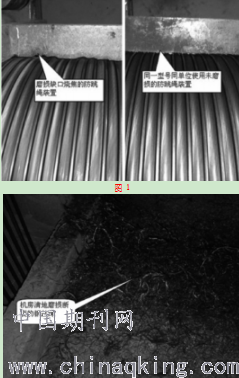

        作为特种设备检测机构的检验员，需要经常到电梯设备现场进行年检，一次在福州市某花园广场检验时发现该电梯始终作为载货电梯频繁使用，大量运载写字楼内的办公装修材料等。在限速器-安全钳联动试验正常完成后，检验人员注意到机房曳引机下大量钢丝聚集铺成厚厚的地毯状（见图2），机房地板甚至制动器弹簧到处都有飞溅的钢丝。金属的防跳绳装置出现多处缺口（见图1），有烧焦痕迹。导向轮轴承损坏，轿顶反绳轮上方由导向轮引下的钢丝绳中有两根缠绕并为一根。

        图2
        二、问题原因
        直接原因：乘客电梯作为货梯长期运载办公装修材料、企业货物等。而运行13年的电梯曳引钢丝绳张力不均，电梯在载货过程中，异物掉落井道与钢丝绳发生碰撞而缠绕，致使钢丝绳从绳槽脱出，被金属防跳绳装置阻挡，与该装置以2.0m/s速度进行摩擦。致使金属防跳绳装置与钢丝绳中抽出的单股高速摩擦烧焦缺口、曳引钢丝绳大量断丝断股，两根扭结成一根。在检验人员发现问题严重性而责令使用单位立即停止使用的情况下，维保公司及使用单位仍未引起重视，并一再要求同意其继续使用，声称如不能继续装载货物会造成其物业公司经济损失。
        间接原因：（1）该梯采用复绕2:1曳引结构，对安装方法及技术要求较高，曳引轮的作用中心点应与轿厢反绳轮、导向轮及对重反绳轮的作用中心点相对应，并始终保持不变。而该梯由于导向轮轴向松动以及主机位置的移位，造成导向轮绳槽与曳引轮绳槽位置偏差。在电梯运行过程中，致使钢丝绳出现与绳槽咬边和爬高，造成钢丝绳与防跳绳装置严重摩擦；（2）钢丝绳绳股捻制方向与钢丝绳在绳槽中运行方向相反，钢丝绳在绳槽中打滑与绳槽发生摩擦而咬边。曳引轮及导向轮磨损严重，由半圆切口槽磨损成半圆槽；（3）电梯曳引钢丝绳使用13年，钢丝绳伸长，张力不均，使曳引钢丝绳在碰撞摩擦后跳槽；（4）维保工作不到位。以致曳引钢丝绳严重断股缠绕仍未发现，使有严重安全隐患的电梯带病运行。
        三、修复及预防措施
        (1)更换钢丝绳。（2）更换导向轮轴承，调整导向轮位置。（3）更换曳引轮。（4）更换部件后进行曳引能力等试验进行调试。（5）对超载保护装置进行进一步校验。（6）对使用人员、安全管理人员进行培训。
        今后应注意的事项：（1）在电梯安装监检时，应特别注意对复绕2:1曳引形式电梯的曳引轮、轿厢及对重反绳轮、导向轮及其钢丝绳缠绕的安装过程进行监检，因其安装质量对电梯今后的安全运行、钢丝绳磨损等有很大的决定作用，且不易调整。
        (2)因部分维保公司对所维保的设备状况不熟悉。检验人员应特别加强对由非电梯制造公司委托的维保单位，特别是市场占有量较少的维保单位，所维保电梯的检验。
        (3)电梯维护人员应加强巡视维保力度，对自行维护电梯的相关业务知识进行培训，对于安全部件导致的电梯故障应彻底消除，并进行必要的记录。
        (4)使用单位特种设备设备管理人员须加强培训，提高安全意识和管理水平，同时对设备使用人员的相关安全常识进行教育。
        结束语：电梯作为现代高层建筑中不可或缺的重要组成部分，给人民的生活起居带来了极大的方便，但电梯作为机械运输工具就有其一定的危险性，那么如何保证电梯安全，使其更有效的为大家服务，越来越成为我们大家共同关注的问题。其中电梯中的钢丝绳作为电梯安全运行过程中最重要的部件之一，尤为受到关注。我们在电梯检验过程中经常发现的电梯钢丝绳断丝及扭结现象，针对现象进行详细分析，找出真正原因并提出修复及预防策略，力求降低电梯安全事故，让特种设备特别安全。
        参考文献：
        ［1］李娟，吴剑勇，田华，等．港口门机用钢丝绳断裂原因分析［J］．金属热处理，2015，40(增刊):29－33．
        ［2］杨金艳，肖良辰．高碳钢盘条脆断原因分析［J］．金属热处理，2013，38(4):124－125．
        ［3］肖永清．起重钢丝绳的失效分析与安全使用［J］．金属制品，2010，36(6):63－67．
        ［4］胡燕平，冯先玉．绳卡使用不当引起的钢丝绳疲劳断裂［J］．矿山机械，2002(5):38－40．
        ［5］尹涛，吕英臣，尹万全．港口用钢丝绳断裂失效分析［J］．金属制品，2008，201(2):20－25．
